[.tested] ELECOM UCAM-DLA200H Webカメラ + motion [A6]

ELECOM UCAM-DLA200Hは、USB接続のWebカメラです。
OpenBlocks A6において接続検証を行い、motionによる動体監視を試しました。

OBDN技術ブログによる動作検証は、該当するデバイスの動作を保証およびサポートを行うものではありません。

内容に関するご指摘などありましたら、ブログ記事の担当までご連絡下さい。

<検証環境>
OpenBlocks A6 Debian 6.0 kernel: 2.6.31.8
ELECOM UCAM-DLA200H Webカメラ

1. 対応ドライバと事前準備
UCAM-DLA200Hは、UVC(USB Video Class)に対応したWebカメラであり、接続に必要なドライバは、A6 2.6.31のカーネルパッケージに含まれています。
UVCを有効にするには、以下のCONFIGを追加してカーネルを再構築する必要があります。

CONFIG_MEDIA_SUPPORT=m

CONFIG_VIDEO_DEV=m

CONFIG_VIDEO_V4L2=m

CONFIG_USB_VIDEO_CLASS=m

dmesgでは、以下のメッセージが表示されます。

inux video capture interface: v2.00

uvcvideo: Found UVC 1.00 device Venus USB2.0 Camera (056e:700a)

input: Venus USB2.0 Camera as /devices/platform/ehci_marvell.70059/usb1/1-1/1-1:

1.0/input/input0

usbcore: registered new interface driver uvcvideo

USB Video Class driver (v0.1.0)

デバイス名は、/dev/video0　となります。

2. 動作検証
ffmpegにて動画キャプチャをしてみました。

ffmpegは、aptitudeコマンドにてDebian/squeezeのパッケージを使用します。

# aptitude install ffmpeg

使用例は以下の通りです。

# ffmpeg -f video4linux2 -s 320x240 -i /dev/video0 test.mpg

ただ、CPUの性能もあり、ffmpegでのエンコード処理を行うと、動画の品質はよくありません。

3. motionによる監視カメラの構築
motionと呼ばれる、動体検知ソフトを使用して監視カメラを構築してみました。

motion を aptitudeコマンドによりインストールします。

# aptitude install motion

apache2をaptitudeコマンドによりインストールします。
apache2-mpm-preforkを使ってみました。

# aptitude install apache2-mpm-prefork

motion.confを変更します。

# Target base directory for pictures and films

# Recommended to use absolute path. (Default: current working directory)

target_dir /var/www/cam

# Locate and draw a box around the moving object.

# Valid values: on, off and preview (default: off)

# Set to 'preview' will only draw a box in preview_shot pictures.

locate on            動きを検知した場所を線で囲む場合

# Restrict webcam connections to localhost only (default: on)

webcam_localhost off

# Restrict control connections to localhost only (default: on)

control_localhost off    localhost以外からコントロールする場合

/var/www/cam を作成します。

# mkdir /var/www/cam; chmod 0777 /var/www/cam

motionの起動/停止は以下のコマンドで行います。

/etc/init.d/motion start  起動

/etc/init.d/motion stop　停止

webブラウザから確認

http://OpenBlocksA6のIPアドレス:8081



動体検知した場所が枠で表示されます。

motion.confは、利用する環境に合わせて試してみてください。

[PR]

[.tested] NTT docomo L-05A [AX3][A6]

NTT docomo L-05Aは、USB接続のモバイル通信アダプタです。
OpenBlocks AX3およびA6にて接続検証を行いました。

OBDN技術ブログによる動作検証は、該当するデバイスの動作を保証およびサポートを行うものではありません。

内容に関するご指摘などありましたら、ブログ記事の担当までご連絡下さい。

<検証環境>
OpenBlocks AX3/4 Debian 6.0 kernel: 3.0.6
OpenBlocks A6 Debian 6.0 kernel: 2.6.31.8
NTT docomo L-05A + 定額USIMカード

1. 対応ドライバと事前準備
当該デバイスは、usbserialデバイスおよびusb-strageデバイスを持っているのですが、通常はゼロスタート機能が有効になっているため、USBポートに差し込んだ時点では、usb-strageしか見えません。
dmesgでは以下のメッセージが表示されます。

<AX3>

usb 2-1.2: new high speed USB device number 19 using ehci_marvell

usb 2-1.2: New USB device found, idVendor=1004, idProduct=613a

usb 2-1.2: New USB device strings: Mfr=3, Product=2, SerialNumber=4

usb 2-1.2: Product: FOMA L05A

usb 2-1.2: Manufacturer: LG Electronics Inc.

usb 2-1.2: SerialNumber: 352360037463025

scsi26 : usb-storage 2-1.2:1.0

scsi 26:0:0:0: CD-ROM            LGE      CD-ROM           1.00 PQ: 0 ANSI: 2

sr0: scsi-1 drive

sr 26:0:0:0: Attached scsi generic sg1 type 5

<A6>

usb 1-1: new high speed USB device using ehci_marvell and address 13

usb 1-1: configuration #1 chosen from 1 choice

scsi22 : SCSI emulation for USB Mass Storage devices

scsi 22:0:0:0: CD-ROM            LGE      CD-ROM           1.00 PQ: 0 ANSI: 2

sr0: scsi-1 drive

sr 22:0:0:0: Attached scsi generic sg1 type 5

lsusbを行うと、当該デバイスに関しては1つのデバイスしか見えません。

#lsusb

Bus 001 Device 013: ID 1004:613a LG Electronics, Inc.

このデバイスは、usb_modeswitchによる対策も効果がないのですが、一旦sg1として認識したCD-ROMデバイスをejectするとusbモデムとして認識します。

# eject /dev/sg1

usb 1-1: USB disconnect, address 13

usb 1-1: new high speed USB device using ehci_marvell and address 14

usb 1-1: configuration #1 chosen from 1 choice

cdc_acm 1-1:1.0: ttyACM0: USB ACM device

cdc_acm 1-1:1.2: ttyACM1: USB ACM device

cdc_acm 1-1:1.4: ttyACM2: USB ACM device

ドライバはAX3およびA6向けにリリースされるカーネルには標準で組み込まれており、ejectの処理を行うだけでドライバが組み込まれます。

デバイス名は、

/dev/ttyACM0

となります。

2. 接続方法

接続は、他のモバイル通信アダプタと同様、pppconfigで設定を行いますが、
以下のATコマンドにより、APN設定を事前または、pppconfigで設定出来るスクリプトとして記述しておきます。

<cidを1とする場合>
AT+CGDCONT=1,”IP”,”xxx.xxx.xxx.xxx” 　　xxx.xxx.xxx.xxx = APN

docomoの場合、料金プランに合わせたＡＰＮ設定を行わない場合、従量課金の適用など想定外の課金がされる場合がありますので、十分注意をしてください。

pppconfigの設定例は以下の通りです。

Provider Name	docomo
Configure Nameservers (DNS)	Static
IP number (primary)	DNSサーバ(プライマリ)
IP number (secondary)	DNSサーバ(セカンダリ)
Authentication Method for test	PAP
User Name	ID
Password	パスワード
Speed	460800
Pulse or Tone	Tone
Phone Number	*99***<cid番号バンゴウ>#
Choose Modem Config Method	YES (Auto)
Select Modem Port	Manual
Manually Select Modem Port	/dev/ttyACM0

<接続>

# pon docomo

<確認>

# ifconfig ppp0

ppp0      Link encap:Point-to-Point Protocol

          inet addr:183.72.159.39  P-t-P:110.158.22.185  Mask:255.255.255.255

          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1500  Metric:1

          RX packets:5 errors:0 dropped:0 overruns:0 frame:0

          TX packets:6 errors:0 dropped:0 overruns:0 carrier:0

          collisions:0 txqueuelen:3

          RX bytes:166 (166.0 B)  TX bytes:112 (112.0 B)

<切断>

# poff

以上、今回はpppパッケージにより接続検証を行いました。
本アダプタは上記した通り、APNの設定/確認を予め行っておく必要があります。ご理解の上ご利用願います。

[.tested] SoftBank C02HW [AX3][A6]

SoftBank C02HWは、USB接続のモバイル通信アダプタです。
OpenBlocks AX3およびA6にて接続検証を行いました。

OBDN技術ブログによる動作検証は、該当するデバイスの動作を保証およびサポートを行うものではありません。

内容に関するご指摘などありましたら、ブログ記事の担当までご連絡下さい。

<検証環境>
OpenBlocks AX3/4 Debian 6.0 kernel: 3.0.6
OpenBlocks A6 Debian 6.0 kernel: 2.6.31.8
SoftBank C02HW + 定額USIMカード

1. 対応ドライバと事前準備
当該デバイスは、usbserialデバイスおよびusb-strageデバイスとして見え、
AX3およびA6向けにリリースされるカーネルには標準で組み込まれており、USBポートに差し込むだけで使用可能となります。

dmesgでは、以下のメッセージが表示されます。

usb 2-1.2: new high speed USB device number 11 using ehci_marvell

usb 2-1.2: New USB device found, idVendor=12d1, idProduct=1003

usb 2-1.2: New USB device strings: Mfr=3, Product=2, SerialNumber=0

usb 2-1.2: Product: HUAWEI Mobile

usb 2-1.2: Manufacturer: HUAWEI Technology

option 2-1.2:1.0: GSM modem (1-port) converter detected

usb 2-1.2: GSM modem (1-port) converter now attached to ttyUSB0

option 2-1.2:1.1: GSM modem (1-port) converter detected

usb 2-1.2: GSM modem (1-port) converter now attached to ttyUSB1

scsi14 : usb-storage 2-1.2:1.2

scsi15 : usb-storage 2-1.2:1.3

scsi 14:0:0:0: CD-ROM            HUAWEI   Mass Storage     2.31 PQ: 0 ANSI: 2

scsi 15:0:0:0: Direct-Access     HUAWEI   SD Storage       2.31 PQ: 0 ANSI: 2

sd 15:0:0:0: Attached scsi generic sg1 type 0

sr0: scsi-1 drive

sr 14:0:0:0: Attached scsi generic sg2 type 5

sd 15:0:0:0: [sdb] Attached SCSI removable disk

デバイス名は、

/dev/ttyUSB0

となります。

2. 接続方法
pppおよびpppconfigを使用して接続の検証を行いました。
接続先設定は、SoftBankのデータ通信(A)定額USIMの設定です。

・pppおよびpppconfigのインストール

# aptitude install ppp pppconfig

・接続先の登録

# pppconfig

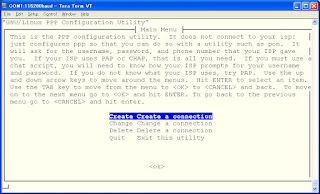

pppconfig プログラムは、コンソールスクリーン上で対話的に接続先の編集を行います。

Provider Name	em
Configure Nameservers (DNS)	Dynamic
Authentication Method for test	PAP
User Name	em
Password	em
Speed	460800
Pulse or Tone	Tone
Phone Number	*99***1#
Choose Modem Config Method	YES (Auto)
Select Modem Port	Manual
Manually Select Modem Port	/dev/ttyUSB0

・接続
ponコマンドにより接続します。

# pon em

ifconfigによる接続確認を行うと、以下の様に表示されます。

# ifconfig ppp0

ppp0      Link encap:Point-to-Point Protocol

          inet addr:111.191.170.28  P-t-P:10.64.64.64  Mask:255.255.255.255

          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1500  Metric:1

          RX packets:8 errors:0 dropped:0 overruns:0 frame:0

          TX packets:9 errors:0 dropped:0 overruns:0 carrier:0

          collisions:0 txqueuelen:3

          RX bytes:257 (257.0 B)  TX bytes:233 (233.0 B)

・切断

# poff

以上、今回はpppパッケージにより接続検証を行いました。

【.tested】OBDNマガジン周辺機器接続テストとは

OBDNスタッフにより、各メーカーの周辺機器とOpenBlocksシリーズ各機種との接続動作テストが随時行われ、その結果がOBDNマガジンにて OBDN .tested 記事・リストとして公開されます。

ソフトウェアの動作テストはこちらをご参照下さい。

 　◆OBDN.tested の基本方針

※本コンテンツに掲載の各メーカー周辺機器は、当社が正式に動作を保証するものではなく、お客様側の作業において発生するいかなるトラブル等に対しても当社のサポート・保証その他は適用されません。ご了承ください。

Debian 6.0環境に加え、Debian 7.1環境が公開されています。
それぞれの検証状況は以下の通りです。
検証記事は、検証結果の該当する項目の「検証記事」アイコンよりリンクされます。


Debian 6.0ベースファームウェアによる検証状況は→こちら

Debian 7.1ベースファームウェアによる検証状況は→こちら



Debian 6.0ベースファームウェアによる検証状況

メーカ名 Vender	インターフェース Interface	型番 Model Number	デバイス Device	モジュール Module	検証結果 Result
					AX3	A6
モバイル通信アダプタ
docomo	USB	L-05A	LG	usbserial
SoftBank	USB	C02HW	HUAWEI	usbserial
SoftBank	USB	004Z	ZTE	usbserial
docomo	USB	L-03D	LG	usbserial
KDDI	USB	DATA07	HUAWEI	usbserial

有線LANアダプタ / Wired LAN adapter
Logitec	USB	LAN-GTJ/U2B	AX88178	asix	(*2)	(*2)

無線LANアダプタ / Wireless LAN Adapter
Silex	miniPCI-Express	SX-PCEGN	AR9287	ath9k		-
Logitec	USB	LAN-W150N/U2	RT2870	rt2800usb		(*2)
Logitec	USB	LAN-W300N/U2	RT2870	rt2800usb		(*2)
Logitec	USB	LAN-W200N/U2S	RT2870	rt2800usb		(*2)
Logitec	USB	LAN-W300AN/U2	RT5572	rt5572sta	(*2)	(*2)
Logitec	USB	LAN-W450AN/U2	RT5572	rt5572sta	(*2)	(*2)
Buffalo	USB	WLI-UC-G300N	RT2870	rt2800usb		(*2)
Buffalo	USB	WLI-UC-G	RT2571	rt73usb
Planex	USB	GW-USFang300	RTL8192DU	8192du	(*2)	(*2)
Planex	USB	GW-USEco300	RTL8192CU	8192cu		(*2)
Planex	USB	GW-USHyper300	RTL8192SU	8712u	(*2)	(*2)
Planex	USB	GW-USDual300	RTL8192DU	8912du	(*2)	(*2)
Planex	USB	GW-USSuper300	RTL8191SU	8712u	(*2)	(*2)
Planex	USB	BT-Micro3H2X	RTL8192CU	8192cu	(*1)(*2)	(*1)(*2)
Planex	USB	GW-USValue-EZ	RTL8192CU	8192cu		(*2)
Planex	USB	GW-USWExtreme	RTL8192CU	8192cu		(*2)
Planex	USB	GW-USNano2	RTL8192CU	8192cu		(*2)

シルアルコンバータ / Serial Adapter
RATOC	USB	REX-USB60F	FT232BL	ftdi
MOXA	USB	UPort 1450	MOXA	mxuport	(*2)	(*2)

サウンドアダプタ / Sound Adapter
ELECOM	USB	USB-SAV51	C-media	snd_usb_audio		(*1)

ディスプレイアダプタ / Display Adapter
RATOC	USB	REX-USBDVI2	DL-195	udlfb	(*2)	(*2)

メーカ名 Vender	インターフェース Interface	型番 Model Number	デバイス Device	モジュール Module	検証結果 Result
					AX3	A6

ビデオカメラ / Video Camera
ELECOM	USB	UCAM-DLA200H	Vimicro	uvcvideo

Bluetoothアダプタ / Bluetooth  Adapter
ELECOM	USB	LBT-UAN03C1	Broadcom	btusb
ELECOM	USB	LBT-UAN04C1	CSR	btusb
ELECOM	USB	LBT-UAN04C2	CSR	btusb

SATA-HDDケース / SATA case
Century	USB	CRSJ35EU3	Jmicron	usb-strage
Century	e-SATA	CRSJ35EU3

USBセンサーモジュール
Digi	USB	Watchport/D	TI UMP	io_ti
Digi	USB	Watchport/W	TI UMP	io_ti

無線センサーモジュール
富士通BSC	Bluetooth	F-PLUG	SPP

無線シリアル変換アダプタ
RATOC	Bluetooth	REX-BT60	SPP

ワイヤレススピーカー
Baffalo	Bluetooth	BSSP09B	A2DP/HSP

メモリ / memorystick
ELECOM	USB	MF-SU202GWH

メーカ名 Vender	インターフェース Interface	型番 Model Number	デバイス Device	モジュール Module	検証結果 Result
					AX3	A6

UPS
APC	-	ES 550		usbhid
APC	-	ES 750		usbhid
APC	-	RS 400		usbhid
APC	-	RS 500		usbhid

キーボード
OKI	USB	Minikeyboard Pro		generic-usb

マウス
OKI	USB	Minikeyboard Pro		generic-usb

USBハブ
ELECOM	USB	U2H-TZS410B		generic-usb	(*1)




Debian 7.1ベースファームウェアによる検証状況

メーカ名 Vender	インターフェース Interface	型番 Model Number	デバイス Device	モジュール Module	検証結果 Result
					AX3	A6/A7
有線LANアダプタ / Wired LAN adapter
Logitec	USB	LAN-GTJ/U2B	AX88178	asix
Logitec	USB	LAN-GTJU3	AX88179	asix
PLANEX	USB	UE-1000T-U3	AX88179	asix

無線LANアダプタ / Wireless LAN Adapter
Silex	miniPCI-Express	SX-PCEGN	AR9287	ath9k	-	-
Logitec	USB	LAN-W150N/U2	RT2870	rt2800usb
Logitec	USB	LAN-W300N/U2	RT2870	rt2800usb	-	-
Logitec	USB	LAN-W200N/U2S	RT2870	rt2800usb	-	-
Logitec	USB	LAN-W300AN/U2	RT5572	rt5572sta	-	-
Logitec	USB	LAN-W450AN/U2	RT5572	rt5572sta	-	-
Buffalo	USB	WLI-UC-G300N	RT2870	rt2800usb	-	-
Buffalo	USB	WLI-UC-G	RT2571	rt73usb	-	-
Planex	USB	GW-USFang300	RTL8192DU	8192du	-	-
Planex	USB	GW-USEco300	RTL8192CU	8192cu	-	-
Planex	USB	GW-USHyper300	RTL8192SU	8712u	-	-
Planex	USB	GW-USDual300	RTL8192DU	8912du	-	-
Planex	USB	GW-USSuper300	RTL8191SU	8712u	-	-
Planex	USB	BT-Micro3H2X	RTL8192CU	8192cu	-	-
Planex	USB	GW-USValue-EZ	RTL8192CU	8192cu	-	-
Planex	USB	GW-USWExtreme	RTL8192CU	8192cu	-	-
Planex	USB	GW-USNano2	RTL8192CU	8192cu	-	-

シルアルコンバータ / Serial Adapter
RATOC	USB	REX-USB60F	FT232BL	ftdi
MOXA	USB	UPort 1450	MOXA	mxuport	-	-

サウンドアダプタ / Sound Adapter
ELECOM	USB	USB-SAV51	C-media	snd_usb_audio	-	-

ディスプレイアダプタ / Display Adapter
RATOC	USB	REX-USBDVI2	DL-195	udlfb

USB接続サブモニター USB Display module
Century	USB	LCD-8000U2	DL-XXX	udlfb

メーカ名 Vender	インターフェース Interface	型番 Model Number	デバイス Device	モジュール Module	検証結果 Result
					AX3	A6/A7

ビデオカメラ / Video Camera
ELECOM	USB	UCAM-DLA200H	Vimicro	uvcvideo	-	-

Bluetoothアダプタ / Bluetooth  Adapter
ELECOM	USB	LBT-UAN03C1	Broadcom	btusb	-	-
ELECOM	USB	LBT-UAN04C1	CSR	btusb
ELECOM	USB	LBT-UAN04C2	CSR	btusb

SATA-HDDケース / SATA case
Century	USB	CRSJ35EU3	Jmicron	usb-strage	-	-
Century	e-SATA	CRSJ35EU3			-	-

モバイル通信アダプタ
docomo	USB	L-05A	LG	usbserial
SoftBank	USB	C02HW	Huawai	usbserial	-	-
SoftBank	USB	004Z	ZTE	usbserial	-	-
docomo	USB	L-03D	LG	usbserial
KDDI	USB	DATA07	HUAWAI	usbserial

USBセンサーモジュール
Digi	USB	Watchport/D	TI UMP	io_ti	-	-
Digi	USB	Watchport/W	TI UMP	io_ti	-	-

無線センサーモジュール
富士通BSC	Bluetooth	F-PLUG	SPP

無線シリアル変換アダプタ
RATOC	Bluetooth	REX-BT60	SPP

ワイヤレススピーカー
Baffalo	Bluetooth	BSSP09B	A2DP/HSP

メモリ / memorystick
ELECOM	USB	MF-SU202GWH			-	-

メーカ名 Vender	インター フェース Interface	型番 Model Number	デバイス Device	モジュール Module	検証結果 Result
					AX3	A6/A7

UPS
APC	-	ES 550		usbhid	-	-
APC	-	ES 750		usbhid	-	-
APC	-	RS 400		usbhid	-	-
APC	-	RS 500		usbhid	-	-

キーボード
OKI	USB	Minikeyboard Pro		generic-usb

マウス
OKI	USB	Minikeyboard Pro		generic-usb

USBハブ
ELECOM	USB	U2H-TZS410B		generic-usb	-	-

(2012/8/28現在)

(*1) 検証で一部不具合を確認しています。
(*1) Some fault is checked by verification.
(*2) 標準のリリースパッケージでは対応していません。
(*2) It is not supported in official release kernel
